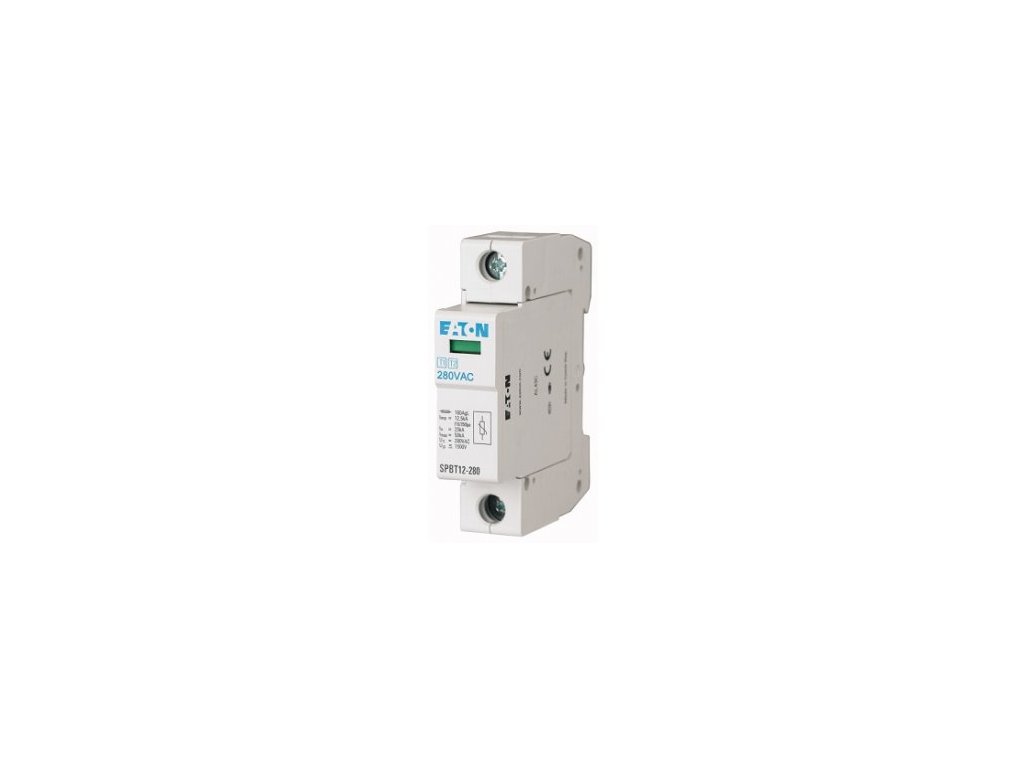

Zvodič prepätia EATON SPBT12-280/1P BC 12,5kA vymeniteľný modul

Podrobný popis

Zvodič prepätia EATON SPBT12-280/1P BC je kombinovaný typ 1+2 (T1+T2) určený na ochranu elektrických inštalácií pred impulzným prepätím, ktoré vzniká najmä v dôsledku bleskových výbojov alebo spínacích operácií v sieti.
Tento model je určený pre jednopólové aplikácie (1P) so znamienkovým napätím 280 V AC a maximálnou vybíjacou schopnosťou 12,5 kA (10/350 μs).
Zariadenie obsahuje vymeniteľný modul, ktorý umožňuje jednoduchú výmenu prepäťového modulu bez nutnosti odpojenia prívodov. Vizuálny indikátor stavu zaisťuje rýchlu kontrolu funkčnosti priamo v rozvádzači.

Technické parametre:

• Typ ochrany: T1 + T2 (kombinovaný)

• Počet pólov: 1

• Menovité napätie (Un): 280 V AC

• Maximálny vybíjací prúd (Iimp): 12,5 kA (10/350 μs)

• Menovitý vybíjací prúd (In): 5 kA (8/20 μs)

• Maximálny vybíjací prúd (Imax): 25 kA (8/20 μs)

• Montáž: DIN lišta, šírka 1 modul (18 mm)

• Modul: vymeniteľný (zásuvný)

• Signalizácia: vizuálna (zelená/červená stavová značka)

• Krytie: IP20 (v rozvádzači)

• Prevádzková teplota: –40 °C až +80 °C

Zvodič je vhodný pre hlavné rozvádzače, kde sa požaduje prvý stupeň prepäťovej ochrany s vysokou prúdovou odolnosťou.
