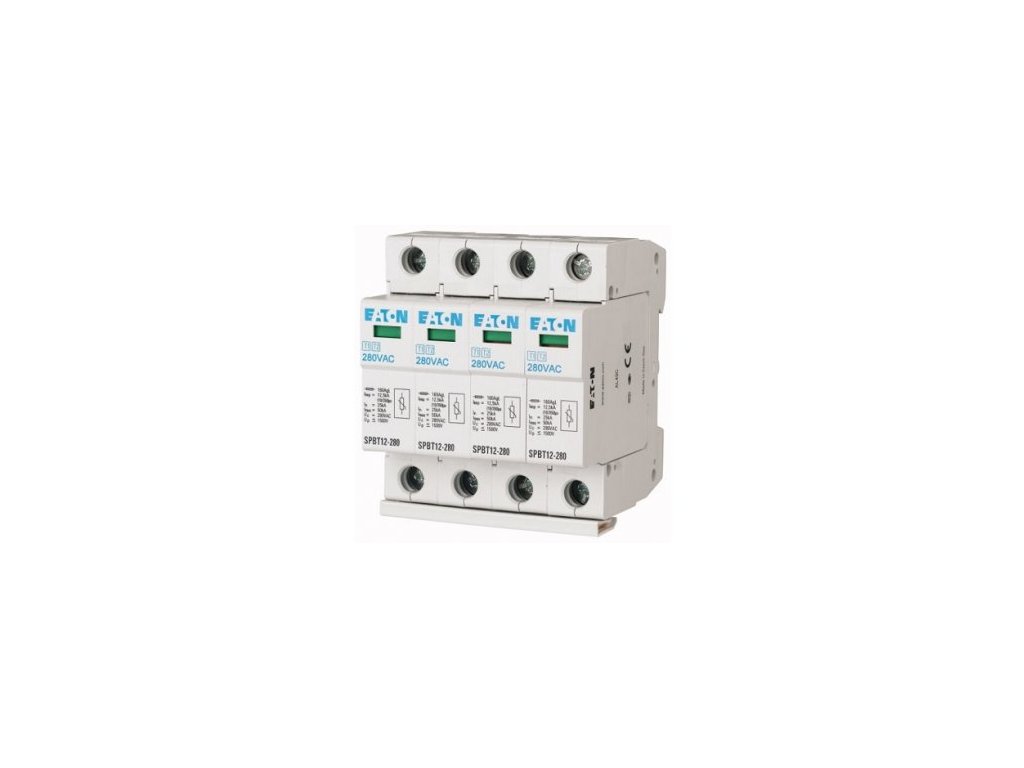

Zvodič prepätia EATON SPBT12-280/4P BC 12,5kA vymeniteľný modul

Podrobný popis

Zvodič prepätia EATON SPBT12-280/4P BC je kombinovaný zvodič typu 1+2 (T1+T2) navrhnutý na ochranu štvorvodičových trojfázových sústav (L1, L2, L3, N) pred účinkami prepätí spôsobených bleskovým výbojom alebo spínacími operáciami.
Je určený pre montáž do hlavných rozvádzačov, kde sa vyžaduje vysoká úroveň ochrany pred prepätím. Každý z 4 pólov je vybavený vymeniteľným modulom, čo výrazne zjednodušuje servisné zásahy.
Zariadenie je vybavené vizuálnym indikátorom funkčnosti – zelený stav znamená plne funkčný modul, červený stav označuje potrebu výmeny. Zvodič je vhodný najmä pre siete TN-S, TT s napätím 280 V AC.

Technické parametre:

• Typ ochrany: T1 + T2 (kombinovaný zvodič prepätia)

• Počet pólov: 4 (L1, L2, L3, N)

• Menovité napätie (Un): 280 V AC

• Impulzný prúd (Iimp): 4 × 12,5 kA (10/350 μs)

• Menovitý vybíjací prúd (In): 5 kA (8/20 μs)

• Maximálny vybíjací prúd (Imax): 25 kA (8/20 μs)

• Montáž: DIN lišta 35 mm

• Modulové prevedenie: vymeniteľné moduly (zásuvné)

• Šírka: 4 moduly (72 mm)

• Signalizácia: zelená = funkčný, červená = poškodený modul

• Krytie: IP20

• Prevádzková teplota: –40 °C až +80 °C

Zvodič je ideálny pre inštaláciu do hlavného rozvádzača v rodinných domoch, komerčných budovách a priemyselných objektoch.
