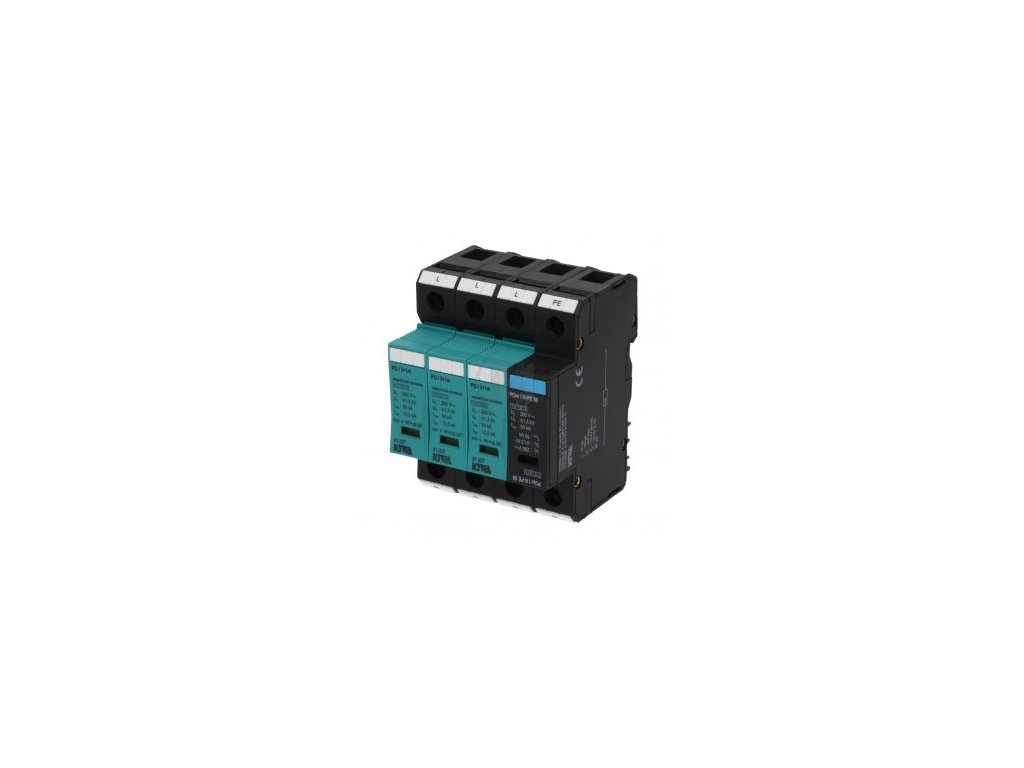

Zvodič prepätia PO I 3+1m 81.027 B+C+D 3P+N 280/12,5kA N-PE

Podrobný popis

Zvodič prepätia PO I 3+1m 81.027 B+C+D je kombinovaný ochranný prvok typu 1+2+3 (B+C+D) určený na komplexnú ochranu trojfázových elektroinštalácií pred prepätiami vznikajúcimi v dôsledku bleskových výbojov, spínacích operácií aj bežných prevádzkových vplyvov v sieti.
Zariadenie je navrhnuté pre 3P+N sústavy s menovitým napätím 280 V AC. Ide o tzv. "3+1" konfiguráciu, kde sú tri aktívne vodiče (L1, L2, L3) chránené voči PE samostatnými modulmi a vodič N je chránený proti PE samostatným varistorom, čo poskytuje zvýšenú bezpečnosť v TN‑S aj TT sústavách.
Zariadenie má vymeniteľné moduly, ktoré uľahčujú údržbu, a vizuálnu signalizáciu, ktorá zreteľne informuje o stave jednotlivých modulov. Montáž je jednoduchá pomocou DIN lišty.

Technické parametre:

• Typ ochrany: B+C+D (typ 1+2+3)

• Konfigurácia: 3P+N (3+1)

• Menovité napätie (Un): 280 V AC

• Impulzný prúd L–PE (Iimp): 12,5 kA (10/350 μs)

• Impulzný prúd N–PE: 50 kA (8/20 μs)

• Menovitý vybíjací prúd (In): 20 kA (8/20 μs)

• Montáž: DIN lišta 35 mm

• Počet modulov: 4 (zásuvné, vymeniteľné)

• Signalizácia: optická (zelená = OK, červená = výmena)

• Krytie: IP20 (v rozvádzači)

• Prevádzková teplota: –40 °C až +80 °C

• Šírka: 4 moduly (72 mm)

Tento typ zvodiča je ideálny ako komplexná ochrana pre hlavné rozvádzače v obytných aj komerčných objektoch, bez potreby kombinovať viac stupňov ochrany.
