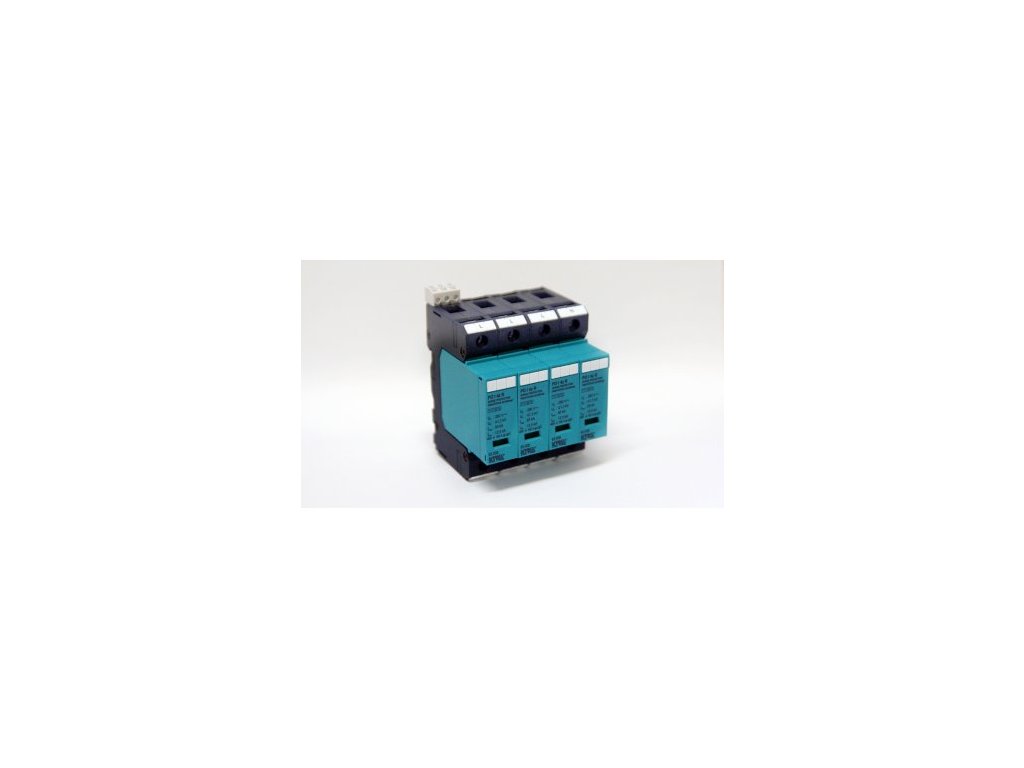

Zvodič prepätia KIWA PO I 81.004 B+C+D 4P 280/12,5kA vymeniteľný modul

Podrobný popis

Zvodič prepätia KIWA PO I 81.004 B+C+D je kombinovaný prepäťový ochranný prvok typu 1+2+3 (B+C+D), navrhnutý pre komplexnú ochranu elektroinštalácií pred účinkami bleskového výboja, prepäťových impulzov aj jemných prepätí.
Je určený pre trojfázové štvorvodičové sústavy (L1, L2, L3, N) s menovitým napätím 280 V AC. Vďaka impulznej odolnosti 12,5 kA (10/350 μs) a schopnosti absorbovať aj opakované prepätia je vhodný ako hlavná prepäťová ochrana v rozvádzačoch rodinných domov, bytových domov, kancelárií aj priemyselných objektov.
Zariadenie má 4 vymeniteľné moduly, ktoré umožňujú jednoduchý servis bez odpájania vodičov. Optická signalizácia stavu uľahčuje kontrolu funkčnosti každého modulu.

Technické parametre:

• Typ ochrany: B+C+D (typ 1+2+3)

• Počet pólov: 4 (L1, L2, L3, N)

• Menovité napätie (Un): 280 V AC

• Impulzný prúd (Iimp): 4 × 12,5 kA (10/350 μs)

• Menovitý vybíjací prúd (In): 20 kA (8/20 μs)

• Maximálny vybíjací prúd (Imax): 50 kA (8/20 μs)

• Montáž: DIN lišta (35 mm)

• Moduly: vymeniteľné (zásuvné)

• Signalizácia: optická (zelená = OK, červená = vymeniť)

• Krytie: IP20

• Prevádzková teplota: –40 °C až +80 °C

• Šírka: 4 moduly (72 mm)

Vhodné riešenie pre prvotnú aj následnú ochranu pred prepätím na jednom mieste – bez nutnosti kombinácie viacerých zariadení.
